Esxi5.1/ESXi5.0上でハイパーバイザーを稼動させる

Esxi5.1/ESXi5.0上でハイパーバイザーを稼動させる

「KVM on ESXi」、「ESXi on ESXi」、「Hyper-V on ESXi」などESXi上のゲストOSとして ハイパーバイザーを稼動させるための設定手順を示します。

■Esxi5.1/ESXi5.0上でハイパーバイザーを稼動させる概要手順

　・事前確認
　・仮想ホスト(ESXi5.1/ESXi5.0)の設定変更
　・仮想マシンの設定変更

ESXi上でハイパーバイザーを稼動させるための事前確認

■ESXi5.1の事前確認
　nestedHVSupportedの値が有効になっていることを確認する。

https://[your-esxi-host-ip-address]/mob/?moid=ha-host&doPath=capability

※有効になっている場合は、「ESXiの設定変更」は行う必要はありません。
　 　※ESXi5.0では、「nestedHVSupported」項目がない。

仮想ホスト側(ESXi5.1/ESXi5.0)の設定変更

■/etc/vmware/config追記
　SSHでESXi5にアクセスし、/etc/vmware/configファイルに下記を追加する
参考：[ESXiのSSHアクセスを許可する手順]
　・ESXi5.0の場合

  # vi /etc/vmware/config

   vhv.allow="TRUE"

　・ESXi5.1の場合

  # vi /etc/vmware/config

　vhv.enable = “TRUE”

■仮想スイッチのプロミスキャストモード有効化（無差別モード：承諾）
　「仮想スイッチ(vSwitch)」を無差別モードにすると、その他の構成「VM Network」、「Management Network」が自動で無差別モードになる。
　 逆に個別に制御したい場合は、「VM Network」、「Management Network」を個別に設定をすることもできる。

　「構成」メニュー -> 「ハードウェア」 「ネットワーク」 -> 「仮想スイッチ」->「プロパティ」
　「仮想スイッチ」プロパティ 編集
セキュリティ->ポリシー例外->無差別モード：承諾

参考:　ESXiのネットワークをプロミスキャスト設定

仮想マシン側の設定変更

■仮想マシンのプロパティ変更
　・パラメータ追加（(ESXi5.0/5.1の場合)） 　（hypervisor.cpuid.v0 =“FALSE”)

　対象の仮想マシンアイコン右クリック -> 「設定の編集」

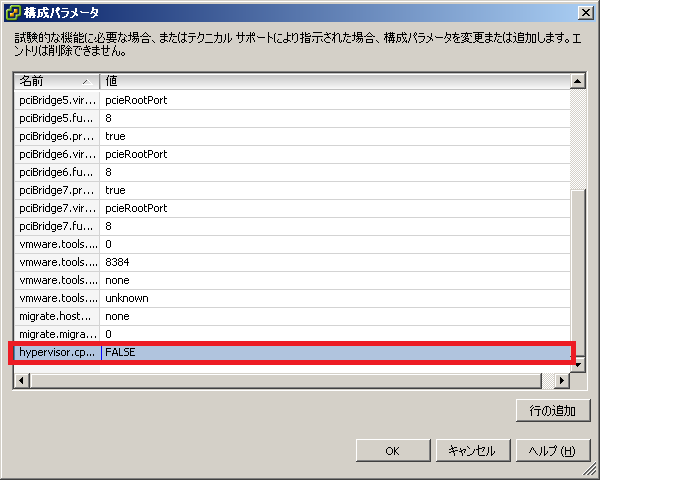

　「仮想マシンのプロパティ」画面 -> 「オプション」タブ -> 「全般」->「構成パラメータ」
　「構成パラメータ」画面 -> 行の追加 -> 下記パラメータ記入 -> 「OK」
hypervisor.cpuid.v0 = “FALSE”

　・CPUID マスク(ESXi5.0の場合)

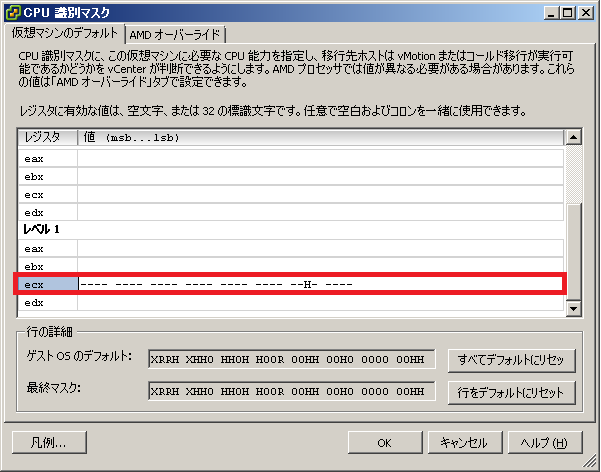

　「仮想マシンのプロパティ」画面 -> 「オプション」タブ -> 「CPUIDマスク」->「詳細」
「CPU認識マスク」画面 -> レベル「ecx」 -> 下記パラメータ記入 -> 「OK」
　　 Level1 ECX: ---- ---- ---- ---- ---- ---- --H- ----

　・intel VT-xを使用する

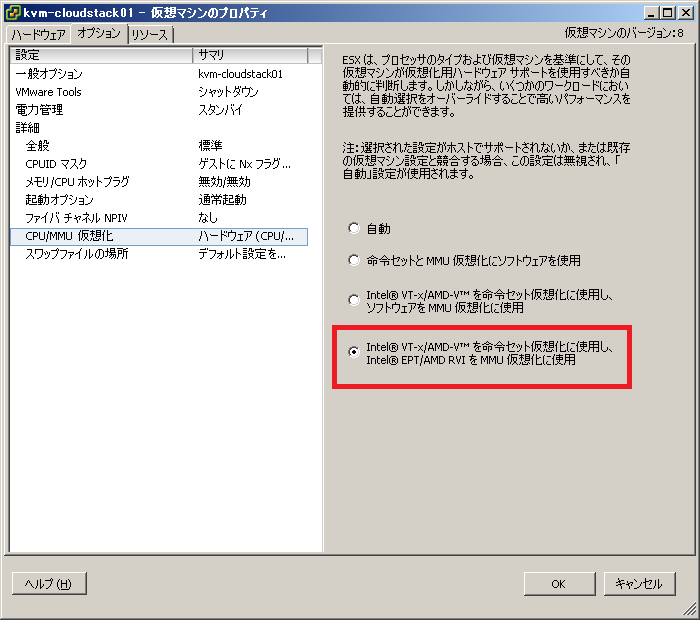

　「仮想マシンのプロパティ」画面 -> 「オプション」タブ -> 「CPU/MMU仮想化」-> 下記選択 ->「OK」
Intel VT-x/AMD-Vを命令セット仮想化に使用し、IntelEPT/AMD RVIをMMU仮想化に使用

　・ゲストOSの選択

　「仮想マシンのプロパティ」画面 -> 「オプション」タブ -> 「一般オプション」->「ゲストOS」 -> 「その他」-> 「VMware ESXi 5.x」 ->「OK」

■Upgrade Virtual Hardware to Version 9:(ESXi5.1の場合)
　ESXi5.1の場合、仮想ハードウェアのアップグレードを行う。

　対象の仮想マシンアイコン右クリック -> 「仮想ハードウェアのアップグレード」

■仮想マシンにハイパーバイザーをインストールする
通常のOSインストールと同様に仮想マシンに各ハイパーバイザーのOSをインストールする。 詳細は割愛する。


■仮想マシンにKVMをインストールする場合の確認
・CPUの仮想化支援機能の確認

grep --color=auto -E '(vmx|svm)' /proc/cpuinfo
flags           : fpu vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush dts acpi mmx fxsr sse sse2 ss syscall nx rdtscp lm constant_tsc arch_perfmon pebs bts xtopology tsc_reliable nonstop_tsc aperfmperf pni pclmulqdq vmx ssse3 cx16 sse4_1 sse4_2 popcnt aes xsave avx lahf_lm ida arat xsaveopt pln pts dts tpr_shadow ept vpid
flags           : fpu vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush dts acpi mmx fxsr sse sse2 ss syscall nx rdtscp lm constant_tsc arch_perfmon pebs bts xtopology tsc_reliable nonstop_tsc aperfmperf pni pclmulqdq vmx ssse3 cx16 sse4_1 sse4_2 popcnt aes xsave avx lahf_lm ida arat xsaveopt pln pts dts tpr_shadow ept vpid

※何も表示しない場合は、上記手順を再度見直してください。

・KVMモジュールが読み込まれていることを確認

# lsmod |grep kvm

kvm_intel              54285  0
kvm                   333172  1 kvm_intel

※インテルのCPU(Intel VT)の場合は、kvm_intelが読み込まれます。
※AMDのCPU(AMD-V)の場合は，kvm_amdが読み込まれます。

ESXiの仮想マシンをOVF形式で移行する

ESXiの仮想マシンをOVF形式で移行する

ESXiには、異なる仮想化エンジン(ESXi,KVM,Xen)間で仮想マシンのイメージファイルを相互やりとりができるOVFのエクスポート・インポート があります。
この機能を使って、同一ESXi上で仮想マシンをOVFエクスポート・インポートすることで、クローン(コピー)することもできます。


他に下記「仮想マシンのクローン(複製)」手順がありますが、OVF形式で複製の方が簡単です。
しかしファイルをローカルPCに一旦ダウンロードし、アップロードするのでネットワーク帯域が気になる場合は、下記手順をお勧めします。
・「ESXi5のゲストOS/仮想マシン複製(クローン)」
を参照。

ESXiで仮想マシンのOVFエクスポートする手順

・「vSphere Clien」経由でESXi5サーバにログイン
・「対象仮想マシン」を選択 - 「ファイル」 - 「エクスポート」 - 「OVFテンプレートのエクスポート」


・「OVFテンプレートのエクスポート」画面　- 名前、ディレクトリを入力　- 「OK」クリック


・「エクスポート完了」ダイアログ - 「閉じる」クリック
　指定したディレクトリに[.mf],[ovf],[vmdk]の拡張子が３つ作成される。

ESXiで仮想マシンのOVFインポートする手順

・「vSphere Clien」経由でESXi5サーバにログイン
・「ファイル」 - 「OVFテンプレートのデプロイ」


・「OVFテンプレートのデプロイ」ダイアログ起動 - 「ソース」画面 - 「ファイルまたはURLからのデプロイ」にOVFファイルを指定 - 「次へ」クリック
　ローカルディスクまたはURLでアクセスできるOVFファイルを指定する。


・「OVFテンプレートの詳細」画面 - 「次へ」クリック
　OVFテンプレートの詳細を確認する。


・「名前と場所」画面 - 「名前」入力 - 「次へ」クリック
　デプロイする仮想マシンの名前を指定する。


・「リソースプール」画面 - リソースプールを指定 - 「次へ」クリック
　リソースプールによって、ホストまたはクラスタ内でコンピューティングリソースを階層管理できます。 　仮想マシンおよび子プールはその親プールのリソースを共有します。


・「ストレージ」画面 - 仮想マシンファイルの配置するストレージを選択 - 「次へ」クリック


・「ディスクのフォーマット」画面 - 下記のフォーマットから選択 - 「次へ」クリック
　　・シックプロビジョニング(Lazy Zeroed)
　　　　※OSインストール時にディスクを確保
　　・シックプロビジョニング(Eager Zeroed)
　　　　※仮想マシン作成時にディスクを確保
　　・Thin Provision：
　　　　※必要に応じて容量を割り当て


・「ネットワークのマッピング」画面 - 「名前」入力 - 「次へ」クリック
　デプロイされたテンプレートで使用するネットワークを指定する。
　

・「終了準備の完了」画面 - 「終了」クリック
　内容を確認する。

ESXi5のゲストOS/仮想マシン複製(クローン)

ESXi5のデータストアファイルをコピーするゲストOS/仮想マシン複製(クローン)手順

vCenter購入していれば、「クローン作成」ボタンよりゲストOSの複製が行えるが、 無償版Vmware「vSphere Hypervisor」の場合、その「クローン作成」機能がない。
しかし、無償版Vmware「vSphere Hypervisor」でも、ゲストOS(仮想マシン)の複製は可能です。ここではその手順を説明します。

■ゲストOS(仮想マシン)の複製手順
無償版Vmware「vSphere Hypervisor」のゲストOS(仮想マシン)の複製手順として下記2つの手順を紹介する。
・データストアファイルのコピーによるゲストOS/仮想マシン複製(クローン)
・ESXi5のOVF形式でゲストOS/仮想マシン複製(クローン)

ここでは下記手順を説明します。
「データストアファイルのコピーによるゲストOS/仮想マシン複製(クローン)」手順を説明します。

ゲストOS(仮想マシン)の複製

■ゲストOS(仮想マシン)の関連データの複製
事前に複製元のゲストOS(仮想マシン)を停止させておく
・「vSphere Clien」経由でESXi5サーバにログイン


■複製先ディレクトリの作成
まず、複製先ゲストOS(仮想マシン)の関連ファイルを配置するディレクトリを作成する。
・[VSphere Client]画面の左ツリーにある[ESXi5サーバ]アイコン選択

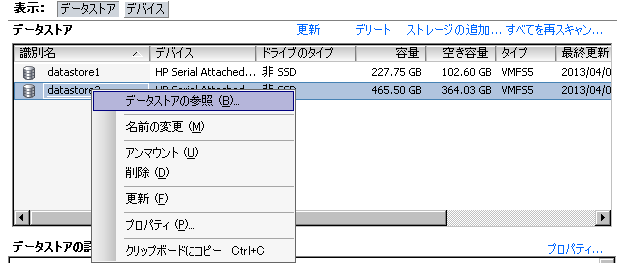

・右画面[構成]タブのハードウェア[ストレージ]を選択し、複製先ゲストOS(仮想マシン)を配置する[データストア]を右クリックし、「データストアの参照」をクリック


・「データストアブラウザ」画面 で 複製先ゲストOS(仮想マシン)を配置するディレクトリの任意の場所で右クリックし、「新規フォルダ」を選択



・「新規フォルダ」ダイアログで、サーバ名（rac-server2）を入力し、「OK」をクリック


■ゲストOS(仮想マシン)の関連ファイル複製
複製元ゲストOS(仮想マシン)の関連データをすべて複製し、複製先ゲストOS(仮想マシン)のディレクトリに貼り付ける。
・複製元ゲストOS(仮想マシン)の「データストアブラウザ」画面 で 複製元ゲストOS(仮想マシン)が配置されているディレクトリのファイルすべてを選択後、右クリック し 「コピー」選択する。
・複製先ゲストOS(仮想マシン)ディレクトリ上の任意の場所で右クリックし、 「貼り付け」選択する

※注意：処理完了するまで相当時間がかかる。

複製した仮想マシンの登録

複製した仮想マシンをESXiに登録する。
・「データストアブラウザ」画面 でコピーしたディレクトリ上の拡張子が[vmx]となっているファイルを右クリック し、「インベントリへの追加」選択する。


・[インベントリに追加]ウィザードが起動し、 「名前」画面で 「rac-server02」(任意の名前)を入力し 「次へ」をクリック
・[リソースプール]画面でそのまま 「次へ」をクリック
・「終了準備の完了」画面で内容を確認し、 「終了」をクリック
※ 上記手順で複製仮想マシンが[VSphere Client]画面の左ツリーに追加される。

複製した仮想マシンの起動

複製した仮想マシンの初回起動時に、必要な作業を説明します。
■複製した仮想マシンの起動
　・「VSphere Client」画面 の左ツリーにある「複製した仮想マシン」アイコン選択し、ツールバーの[パワーオン]をクリック
　・「仮想マシンの質問」ダイアログで「I copied it」選択し、「OK」をクリック
　※「仮想マシンの質問」ダイアログが表示しない場合は、「コンソール」タブを確認する。

[I copied it]を選択することで、初回起動にUUID（固有ID）を変更される。（MACアドレスなど）

仮想マシン複製後のネットワークエラー対応

IPアドレスの設定変更し、NICの起動しても、下記のエラーがでてNICが起動しない場合の対応手順を説明します。

Device eth0 does not seem to be present, delaying initialization

■ネットワークエラー対応手順
・「/etc/sysconfig/network-scripts/ifcfg-eth0」ファイルのHWADDRの箇所をコメントアウト。
　※70-persistent-net.rulesでもMacアドレスの定義をしているので、ここでの定義は不要である。
・「/etc/udev/rules.d/70-persistent-net.rules」ファイルを編集し、NAME="eth0"と記述されてる行を削除し、 NAME="eth1"と記述されている箇所をNAME="eth0"に書き換えサーバを再起動する
・ネットワークに接続できることを確認
